| ■ ドイツ ヘルマオプテック社（Hellma Optik GmbH Jena） |
|
|
 2011年2月よりシリンドリカルレンズを中心とした光学素子を製造するヘルマオプテック社の製品の販売を開始しました。大型のシリンドリカルを製作するため技術を有し、特にエキシマレーザなどのレーザを使った光学系に用いられその軸精度には定評があります。
同社はドイツのイエナ市あり同グループのヘルママテリアルズ社のCaF2材料やショットガラス材料などの供給を受け、露光、FPDレーザプロセス等の応用分野において最適な光学製品を供給することが出来ます。 |
|
|
|
■ヘルマオプテック社 光学部品カテゴリー
1, シリンダー光学製品
2. トーリック光学製品
3. 平面光学製品
4. 特殊光学製品 |
|
|
|
■ シリンダー光学製品
1.1 平凸シリンダーレンズ
1.2 平凹シリンダーレンズ
1.3 両凸シリンダーレンズ
1.4 両凹シリンダーレンズ
1.5 凹凸シリンダーレンズ
1.6 アクロマートシリンダーレンズ
1.7 シリンダーレンズアレイ
1.8 両凸、両凹、凸凹交差シリンダーレンズ
1.9 シリンダーバーとシリンダーチューブ
1.10 シリンダーミラー
|
|
|
|

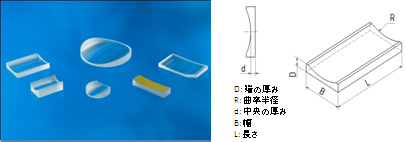

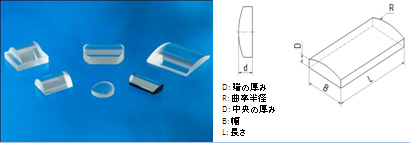

| ■ 1.1 平凸シリンダーレンズ |
|
 |
|
| 曲率半径 |
■ 曲率半径R: 2.5mm - 無限(平面) |
| 長さ(曲率半径) |
■ 1mm - 40mm (曲率半径R= 2.5mm - 5mm)
■ 5mm - 100mm (曲率半径R= 5mm - 10mm)
■ 10mm - 600mm (半径R= 10mm - 1000mm)
■ 3000mmまで (半径R= 30mm - 70mm) |
| 幅 |
■ 1mm - 2R 又は 250mm
■ 御要求により円形の縁をシリンダーレンズに付けることが出来ます。
直径: 1mm - 2R、 最大350mm |
| 公差 |
■ 曲率半径精度: ±1% (1000mmまで)、±5%(1000mm以上)
御要望に応じ曲率半径精度±0.01mm(形状による）
■ 長さ精度: ±0.1mm
■ 幅精度: ±0.1mm
■ 面精度: λ/4 /10mm (波長 633nm) 、御要望に応じ λ/10
最大150mm (曲率半径による)までの精度の証明書の発行(オプション)
■ エッジの厚さ精度: ±0.1mm以内 (中心値から)、 御要求により1μm |
|
|
| ↑Page Top |
|
|
| ■ 1.2 平凹シリンダーレンズ |
|
 |
|
| 曲率半径 |
■ 曲率半径R: 2.5mm - 無限(平面) |
| 長さ(曲率半径) |
■ 1mm - 40mm (曲率半径R= 2.5mm - 5mm)
■ 5mm - 100mm (曲率半径R= 5mm - 10mm)
■ 10mm - 600mm (半径R= 10mm - 1000mm)
■ 3000mmまで (半径R= 30mm - 70mm)
|
| 幅 |
■ 1mm - 2R 又は 250mm
■ 御要求により円形の縁をシリンダーレンズに付けることが出来ます。
直径: 1mm - 2R、 最大350mm |
| 公差 |
■ 曲率半径精度: ±1% (1000mmまで)、±5%(1000mm以上)
御要望に応じ曲率半径精度±0.01mm(形状による）
■ 長さ精度: ±0.1mm
■ 幅精度: ±0.1mm
■ 面精度: λ/4 /10mm (波長 633nm) 、御要望に応じ λ/10
最大150mm (曲率半径による)までの精度の証明書の発行(オプション)
■ エッジの厚さ精度: ±0.1mm以内 (中心値から)、 御要求により1μm |
|
|
| ↑Page Top |
|
|

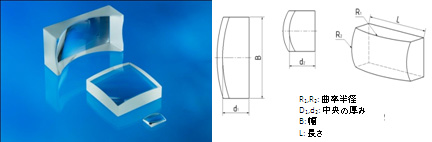

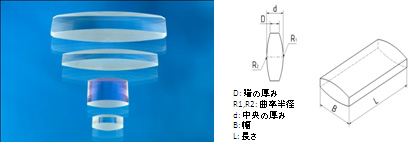

| ■ 1.3 両凸シリンダーレンズ |
|
 |
|
| 曲率半径 |
■ 曲率半径R: 2.5mm - 無限(平面) |
| 長さ(曲率半径) |
■ 1mm - 40mm (曲率半径R= 2.5mm - 5mm)
■ 5mm - 100mm (曲率半径R= 5mm - 10mm)
■ 10mm - 600mm (半径R= 10mm - 1000mm)
■ 3000mmまで (半径R= 30mm - 70mm)
|
| 幅 |
■ 1mm - 2R 又は 250mm
■ 御要求により円形の縁をシリンダーレンズに付けることが出来ます。
直径: 1mm - 2R、 最大350mm |
| 公差 |
■ 曲率半径精度: ±1% (1000mmまで)、±5%(1000mm以上)
御要望に応じ曲率半径精度±0.01mm(形状による）
■ 長さ精度: ±0.1mm
■ 幅精度: ±0.1mm
■ 面精度: λ/4 /10mm (波長 633nm) 、御要望に応じ λ/10
最大150mm (曲率半径による)までの精度の証明書の発行(オプション)
■ エッジの厚み精度: ±0.1mm以内 (中心から)、 御要求により1μm |
|
|
| ↑Page Top |
|
|

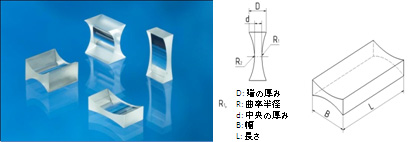

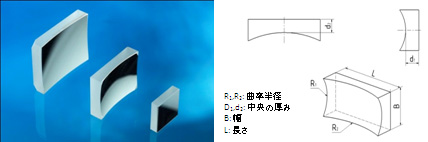

| ■ 1.4 両凹シリンダーレンズ |
|
 |
|
| 曲率半径 |
■ 曲率半径R: 2.5mm - 無限(平面) |
| 長さ(曲率半径) |
■ 1mm - 40mm (曲率半径R= 2.5mm - 5mm)
■ 5mm - 100mm (曲率半径R= 5mm - 10mm)
■ 10mm - 600mm (半径R= 10mm - 1000mm)
|
| 幅 |
■ 1mm - 2R 又は 250mm
■ 御要求により円形の縁をシリンダーレンズに付けることが出来ます。
直径: 1mm - 2R、 最大350mm |
| 公差 |
■ 曲率半径精度: ±1% (1000mmまで)、±5%(1000mm以上)
御要望に応じ曲率半径精度±0.01mm(形状による）
■ 長さ精度: ±0.1mm
■ 幅精度: ±0.1mm
■ 面精度: λ/4 /10mm (波長 633nm)御要求により λ/10 も可.
最大150mm (曲率半径による)までの精度の証明書の発行(オプション)
■ エッジの厚さ精度: ±0.1mm以内 (中心値から)、 御要求により1μm |
|
|
| ↑Page Top |
|
|

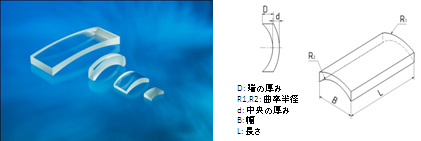

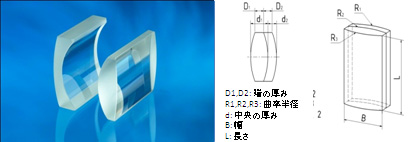

| ■ 1.5 凹凸シリンダーレンズ |
|
 |
|
| 曲率半径 |
■ 曲率半径R: 2.5mm - 無限(平面) |
| 長さ(曲率半径) |
■ 1mm - 40mm (曲率半径R= 2.5mm - 5mm)
■ 5mm - 100mm (曲率半径R= 5mm - 10mm)
■ 10mm - 600mm (半径R= 10mm - 1000mm)
|
| 幅 |
■ 1mm - 2R 又は 250mm
■ 御要求により円形の縁をシリンダーレンズに付けることが出来ます。
直径: 1mm - 2R、 最大350mm |
| 公差 |
■ 曲率半径精度: ±1% (1000mmまで)、±5%(1000mm以上)
御要求により曲率半径精度±0.01mm(形状による）
■ 長さ精度: ±0.1mm
■ 幅精度: ±0.1mm
■ 面精度: λ/4 /10mm (波長 633nm)御要求により λ/10 も可.
最大150mm (曲率半径による)までの精度の証明書の発行(オプション)
■ エッジの厚さ精度: ±0.1mm以内 (中心値から)、 御要求により1μm |
|
|
| ↑Page Top |
|
|
| ■ 1.6 アクロマートシリンダーレンズ |
|
 |
|
| 曲率半径 |
■ 曲率半径R: 2.5mm - 無限(平面) |
| 長さ(曲率半径) |
■ 1mm - 40mm (曲率半径R= 2.5mm - 5mm)
■ 5mm - 100mm (曲率半径R= 5mm - 10mm)
■ 10mm - 600mm (半径R= 10mm - 1000mm)
|
| 幅 |
■ 1mm - 2R 又は 250mm
■ 御要求により円形の縁をシリンダーレンズに付けることが出来ます。
直径: 1mm - 2R、 最大350mm |
| 公差 |
■ 曲率半径精度: ±1% (1000mmまで)、±5%(1000mm以上)
御要求により曲率半径精度±0.01mm(形状による）
■ 長さ精度: ±0.1mm
■ 幅精度: ±0.1mm
■ 面精度: λ/4 /10mm (波長 633nm)御要求により λ/10 も可.
最大150mm (曲率半径による)までの精度の証明書の発行(オプション)
■ エッジの厚さ精度: ±0.1mm以内 (中心値から)、 御要求により1μm |
|
|
| ↑Page Top |
|
|

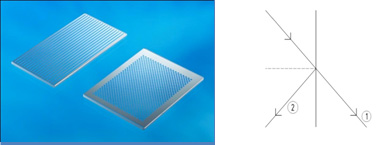

| ■ 1.7 シリンダーレンズアレイ |
|
 |
|
| お問合せ願います |
|
| ↑Page Top |
|
|

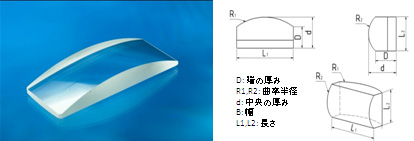

| ■ 1.8 両凸、両凹、凸凹交差シリンダーレンズ |
|
 |
|
| 曲率半径 |
■ 曲率半径R: 5mm - 無限(平面) |
| 長さ(曲率半径) |
■ 5mm - 200mm
|
| 幅 |
■ 5mm - 200mm
|
| 公差 |
■ 曲率半径精度: ±1% (1000mmまで)、±5%(1000mm以上)
御要求により曲率半径精度±0.01mm(形状による）
■ 長さ精度: ±0.1mm
■ 幅精度: ±0.1mm
■ 面精度: λ/4 /10mm (波長 633nm)御要求により λ/10 も可.
最大150mm (曲率半径による)までの精度の証明書の発行(オプション)
■ エッジの厚さ精度: ±0.1mm以内 (中心値から)、 御要求により1μm |
|
|
| ↑Page Top |
|
|

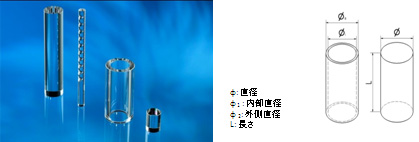

| ■ 1.9 シリンダーバーとシリンダーチューブ |
|
 |
|
| 曲率半径 |
■ 5mm - 100mm |
| 長さ(曲率半径) |
■ 5mm - 200mm (形状による)
|
| 幅 |
■ 5mm - 200mm
|
| 公差 |
■ 曲率半径精度: ±1%
■ 長さ精度: ±0.1mm |
|
|
| ↑Page Top |
|
|
| ■ 1.10 シリンダーミラー |
|
| |
ミラー反射のための銀、金、アルミコートが供給できます。
より高い耐性のため各コートは石英の保護膜を有します。
|
| 寸法 |
他のシリンダーレンズと同じ |
| 公差 |
他のシリンダーレンズと同じ |
|
|
| ↑Page Top |
|
|
|
■ トーリック光学製品
2.1 両凸/両凹トーリックミラー
2.2 両凸/両凹トーリックレンズ
2.3 両凸/凹トーリックレンズ
|
|
|
|
| ■ 2.1 両凸/両凹トーリックミラー |
|
 |
|
| 曲率半径 |
■ 2.5mm - 1000mm |
| 長さ(曲率半径) |
■ 5mm - 200mm |
| 幅 |
■ 5mm - 200mm |
| 公差 |
■ 曲率半径精度: ±1
■ 長さ: ±0.1mm
■ 幅: ±0.1mm |
|
|
| ↑Page Top |
|
|
| ■ 2.2 両凸/両凹トーリックレンズ |
|
 |
|
| 曲率半径 |
■ 2.5mm - 1000mm |
| 長さ(曲率半径) |
■ 5mm - 200mm |
| 幅 |
■ 5mm - 200mm |
| 公差 |
■ 曲率半径精度: ±1
■ 長さ: ±0.1mm
■ 幅: ±0.1mm |
|
|
| ↑Page Top |
|
|

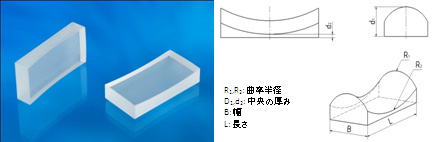

| ■ 2.3 両凸/凹トーリックレンズ |
|
 |
|
| 曲率半径 |
■ 2.5mm - 1000mm |
| 長さ(曲率半径) |
■ 5mm - 200mm |
| 幅 |
■ 5mm - 200mm |
| 公差 |
■ 曲率半径精度: ±1
■ 長さ: ±0.1mm
■ 幅: ±0.1mm |
|
|
| ↑Page Top |
|
|
|
■ 平面光学製品
3.1 平面平行板
3.2 エタロン
3.3 波長板*
3.4 カラーフィルター
3.5 ビームスプリッター
3.6 ウエッジ基板
3.7 90°プリズム
3.8 60°プリズム
3.9 ルーフプリズム
3.10 ロンボイドプリズム
3.11 ダブプリズム
3.12 特注プリズム
|
|
|
|

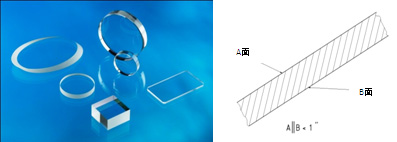

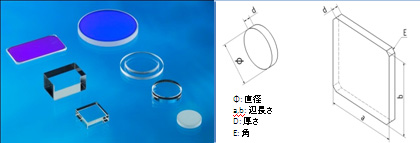

| ■ 3.1 平面平行板 |
|
 |
|
| サイズ |
■ 長方形: 辺長さ0.5mm - 600mm
■ 円型: 直径 0.5mm - 600mm
|
| 厚さ |
■ 0.1mm - 50mm |
| 公差 |
■ 平面度: λ/10 以内(サイズにより直径と厚さあるいは直径と最大端辺長さの比は6以上として下さい)。直径あるいは端辺は250mm径まで測れます。
150mmまでオプションで保証書を発行出来ます。
■ 平行度: 1″以内 形状の詳細による 又は
■ 波面変形 λ/10 以内 形状の詳細による
■ 厚さ: ±0.0005mm以内
|
|
|
| ↑Page Top |
|
|
| ■ 3.2 エタロン |
|
 |
|
| サイズ |
■ 長方形: 辺長さ0.5mm - 100mm
■ 円型: 直径 0.5mm - 100mm
|
| 厚さ |
■ 0.05mm - 100mm |
| 公差 |
■ 径又は辺の長さ: ±0.1mm
■ 平面平行度 < 1″
■ 厚さ±0.0005mm以内
|
|
|
| ↑Page Top |
|
|
| ■ 3.3 波長板* |
|
 |
|
| 材料 |
■ 石英結晶ベース |
| サイズ |
■ Φ10mm, Φ20mm, Φ30mm, 御要望によりそれ以外の径
■ 厚さ: 0.5mm - 1.0mm,御要望によりそれ以外の径
■ Delay: λ/4, λ/2
■ 波長範囲: 180 - 2,700nm
|
| 公差 |
■ Tolerance on delay: λ/500
■ Wavefront deformation: λ/10
|
|
|
| ↑Page Top |
|
|
| ■ 3.4 カラーフィルター |
|
 |
|
| 材料 |
■ SCHOTT AG, Mainz製色ガラス |
| サイズ |
■ 長方形基板: 外形0.5mm -150mm
■ 円形基板: 径0.5mm - 150mm
■ 厚さ: 0.1mm - 4mm (寸法による)
ご要望によりさらに厚い基板も可
|
| 公差 |
■ 厚さ: ±0.005mm
■ 外形: ±0.1mm
|
|
|
| ↑Page Top |
|
|
| ■ 3.5 ビームスプリッター |
|
 |
|
| お問合せ願います |
|
| ↑Page Top |
|
|

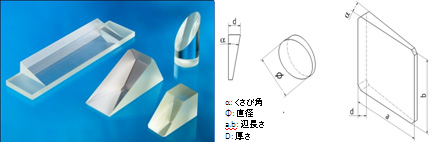

| ■ 3.6 ウエッジ基板 |
|
 |
|
| サイズ |
■ 長方形基板: 長さ0.5mm - 250mm
■ 円形基板: 径0.5mm - 350mm
■ 厚みは最小0.5mmから選択出来ます
|
| 公差 |
■ 平面度: λ/10 以内(サイズにより直径と厚さあるいは直径と最大端辺長さの比は6以上として下さい)。
■ ウエッジ角度: 1″以内 形状の詳細による 又は
■ 波面変形 λ/10 以内 形状の詳細による
■ 厚さ: ±0.0005mm以内
|
|
|
| ↑Page Top |
|
|

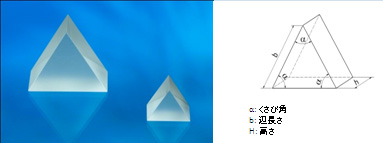

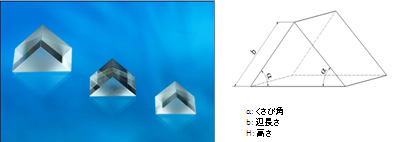

| ■ 3.7 90°プリズム |
|
 |
|
| サイズ |
■ 辺長さ: 5mm -50mm
■ 高さ: 5mm - 150mm
|
| 公差 |
■ 研磨面の平面度もしく 波面変形: λ/10 以内(詳細形状による)
■ 45° 及び 90°の角度精度: ±3″ (標準)、±1″ 以内(オプション)
|
|
|
| ↑Page Top |
|
|
| ■ 3.8 60°プリズム |
|
 |
|
| サイズ |
■ 辺長さ: 5mm -50mm
■ 高さ: 5mm - 50mm
|
| 公差 |
■ 研磨面の平面度もしく 波面変形: λ/10 以内(詳細形状による)
■ 45° 及び 90°の角度精度: ±3″ (標準)、±1″ 以内(オプション)
|
|
|
| ↑Page Top |
|
|

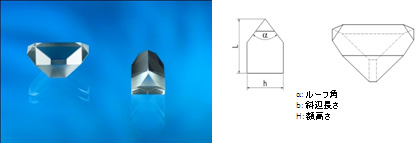

| ■ 3.9 ルーフプリズム |
|
 |
|
| サイズ |
■ 辺長さ: 5mm -50mm
■ 高さ: 5mm - 150mm
|
| 公差 |
■ 研磨面の平面度もしく 波面変形: λ/10 以内(詳細形状による)
■ 45° 及び 90°の角度精度: ±3″ (標準)、±1″ 以内(オプション)
|
|
|
| ↑Page Top |
|
|

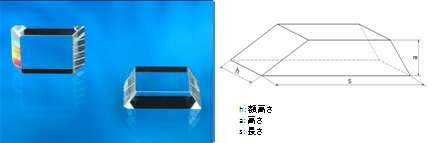

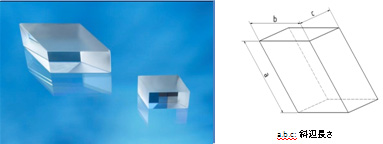

| ■ 3.10 ロンボイドプリズム |
|
 |
|
| サイズ |
■ 辺長さ: 5mm -50mm
■ 高さ: 5mm - 150mm
|
| 公差 |
■ 研磨面の平面度もしく 波面変形: λ/10 以内(詳細形状による)
■ 45° 及び 90°の角度精度: ±3″ (標準)、±1″ 以内(オプション)
|
|
|
| ↑Page Top |
|
|

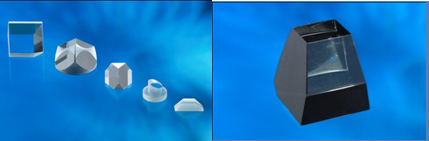

| ■ 3.11 ダブプリズム |
|
 |
|
| サイズ |
■ 辺長さ: 5mm -50mm
■ 高さ: 5mm - 150mm
|
| 公差 |
■ 研磨面の平面度もしく 波面変形: λ/10 以内(詳細形状による)
■ 45° 及び 90°の角度精度: ±3″ (標準)、±1″ 以内(オプション)
|
|
|
| ↑Page Top |
|
|
| ■ 3.12 特注プリズム |
|
 |
|
| サイズ |
■ 辺長さ: 5mm -50mm
■ 高さ: 5mm - 150mm
|
| 公差 |
■ 研磨面の平面度もしく 波面変形: λ/10 以内(詳細形状による)
■ 45° 及び 90°の角度精度: ±3″ (標準)、±1″ 以内(オプション)
|
|
|
| ↑Page Top |
|
|
|

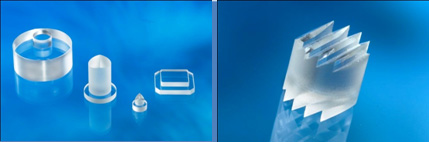

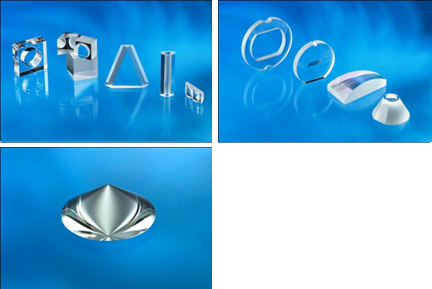

■ 特殊光学製品
4.1 高屈折材料光学部品
4.2 特注材料光学系部品
4.3 超音波穴あけ加工光学部品
4.4 アキシコン及びコーン
4.5 拡散接合光学部品
4.6 その他特注光学部品
|
|
|
|
| ■ 4.1 高屈折材料光学部品 |
|
 |
|
| 材料 |
屈折率1.7以上の材料を使った特殊光学部品で以下の材料を含みます（材料は限定しません）
■ SF 57
■ SF 6
■ N-LASF9
|
| 形状詳細 |
御要求による |
|
|
| ↑Page Top |
|
|
| ■ 4.2 特注材料光学系部品 |
|
 |
|
| 材料 |
特注材料の例
■ フッ化カルシウム
■ シリコン
■ サファイア
■ スチール
■ ゲルマニウム
|
| 形状詳細 |
御要求による |
|
|
| ↑Page Top |
|
|
| ■ 4.3 超音波穴あけ加工光学部品 |
|
 |
|
| 穴あけ |
■ 0.5mm 及びそれ以上、御要望により小さな穴も可
■ 精密な位置決め
|
| 公差 |
■ ±0.1mm (ドリル孔による)
|
| 形状詳細 |
御要求による |
|
|
| ↑Page Top |
|
|

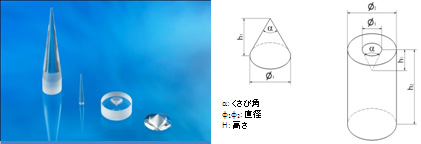

| ■ 4.4 アキシコン及びコーン |
|
 |
|
| サイズ |
■ 径: 5mm - 50mm
■ 角度: 1° - 45°
|
| 公差 |
■ 角度精度: ±5″
|
|
|
| ↑Page Top |
|
|
| ■ 4.5 拡散接合光学部品 |
|
 |
|
| お問合せ願います |
|
| ↑Page Top |
|
|
| ■ 4.6 その他特注光学部品 |
|
 |
|
お客様のカスタム光学部品の御要求にお答えします。
基本的に御希望のどのような形のものでも製作いたします。
形状及び材料を指示願います。 |
|
